MCCB/ODDĚLOVACÍ JISTIČ V LITÉ KOŠI

Význam modelu:

Jistič v lité koši řady MTM1 (MCCB) je vysoce výkonné ochranné zařízení pro energetické systémy, speciálně navržené pro moderní nízko napěťové distribuční sítě. V síti střídavého proudu 50 Hz s jmenovitým provozním napětím až 400 V/690 V a izolačním napětím až 800 V bezpečně a spolehlivě zvládá špičkové proudy od 63 A do 1600 A. Zařízení se primárně používá pro distribuci energie, ochranu zařízení a ochranu motorových obvodů.

MTM1 MCCB s kompaktní konstrukcí, vysokou zkratovou odolností a návrhem se zkráceným obloukem je schopen efektivně chránit proti přetížení, zkratu a podpětí. Vypínač lze instalovat jak vertikálně, tak horizontálně, což umožňuje použití různých uspořádání rozvaděčů. Výrobek byl testován a vyroben dle norem IEC 60947-2, GB14048.2 a dalších souvisejících mezinárodních norem, které zajišťují bezpečnost a soulad během provozu.

Klíčové vlastnosti

● Široký rozsah proudů

Pokrývá rozsah 63 A–1600 A, a je tak schopen sloužit systémům napájení malých podniků i rozsáhlým průmyslovým distribučním sítím.

● Vysoká vypínací schopnost

Navržen tak, aby bezpečně a rychle odpojil poruchové proudy, čímž zajistí bezpečnost celého systému. Zkratová odolnost je 36 kA/50 kA, což umožňuje bezpečné odpojení poruchových proudů, ochranu elektrických zařízení a vedení a udržení stability elektrické soustavy.

● Víceúčelová ochrana

Vybaven funkcemi ochrany proti přetížení a zkratu; lze jej také použít pro ojedinělé spouštění motorů, čímž se zajistí bezpečný a stabilní provoz elektrického systému.

● Flexibilní instalace

Podporuje vertikální, horizontální a zásuvkovou instalaci bez vlivu na výkon. Uživatelsky přívětivé ovládání.

● Kompaktní a odolné

Navrženo s malými rozměry a pevnou konstrukcí pro dlouhodobé použití v náročném prostředí.

● Mezinárodní shoda

Plně vyhovuje normám IEC60947-2 a GB14048.2.

Rychlé detaily

Výhody surovin použitých výrobku

• Měděné lišty a kontakt: Měděné stříbrně pozlacené vodivé části + stříbrné slitinové kontakty, vyšší vedení proudu, nižší nárůst teploty, vyšší spolehlivost a bezpečnost, vynikající odolnost proti oxidaci a korozi

• Materiál skříně je nehořlavý, s několika možnostmi skříní pro výběr: 125–1600 A

Obecné informace

• Místo původu: 5. patro, č. 3 Jinghong West Road, městečko Liushi, Yueqing, Wenzhou, Zhejiang, Čína
• Obchodní značka: MINGTUO
• Model: MCCB MT-M1-63A
• Certifikace: ISO, CE, RoHS

Kontrola produktu

Odstraňování přetížení a zkratů

Obchodní podmínky

Detaily položky:

Minimální objednávka: Množství 1 kus

Cena: USD 20

Balení: Karton

Dodací doba do 15 dnů

Platební podmínky: 100 % předem / 70 %-30 % / 80 %-20 %

Dodací schopnost: Vždy k dispozici

Požadavky na provozní prostředí

1. Teplota okolního prostředí

• Maximální: +40 °C
• Minimální: –5 °C (−10 °C nebo −25 °C vyžaduje potvrzení uživatele)
• Průměrná teplota za 24 hodiny nesmí být vyšší než +35 °C

2. Nadmořská výška

Poloha instalace by měla být menší nebo rovna 2000 m nad mořem.

3. Vlhkost atmosféry

• Maximální relativní vlhkost: 50 % při +40 °C
• Vlhost může v nejvlhčejších měsících dosáhnout 90 % při +25 °C
• Měla by být také zohledněna kondenzace způsobená změnami teploty.

4. Stupeň ochrany

• IP30

5. Kategorie použití

• Třída A

6. Kategorie instalace

• Hlavní obvod a vypínání při podpětí: Kategorie N
• Pomocné řídicí obvody: Kategorie III

7. Požadavky na instalaci

• Instalace musí být provedena podle návodu k výrobku.
• Maximální přípustný svislý sklon je 5° (15° u vypínačů pro doly).

Obor uplatnění

Vypínač řady MT-M1 je ideálním řešením pro:

• Rozvody elektrické energie ve tovnách a provozech
• Ochranné obvody skupinového zásobování budov
• Střediska řízení motorů (MCC)
• Rozváděče elektrické energie pro novou generaci sítí
• Síťové napájení pro odvětví strojírenství, výroby a infrastruktury
• Jako hlavní vypínač nainstalovaný v odolné zásuvkové krabici proti vniknutí vody

1. Konkurenceschopné ceny, záruka kvality od výrobce

2. Přizpůsobitelné skříně

3. Rozsáhlé zkušenosti s výrobou a instalací, ochotni poskytovat konzultace

4. Pomoc při uvádění do provozu a výběru

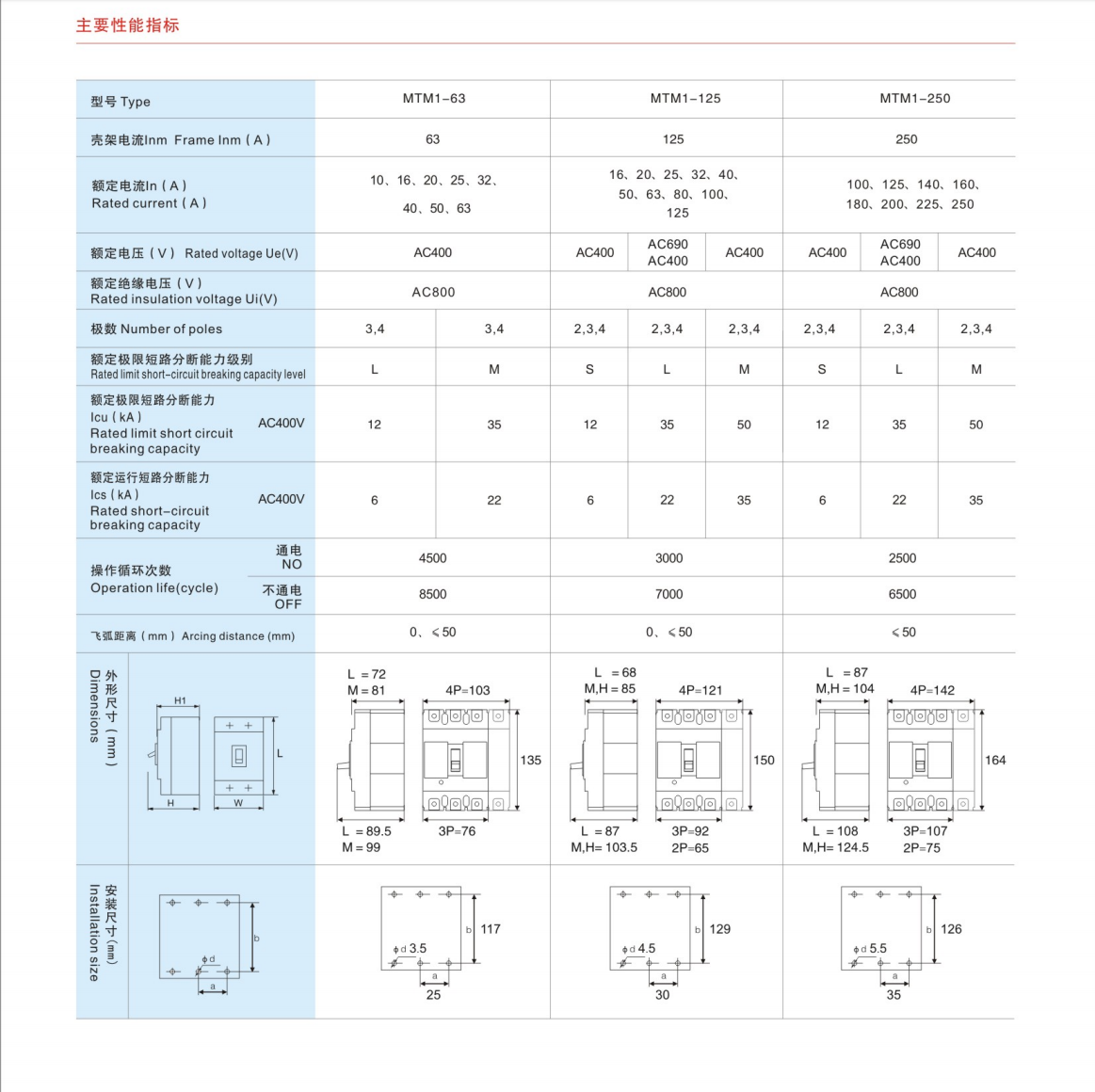

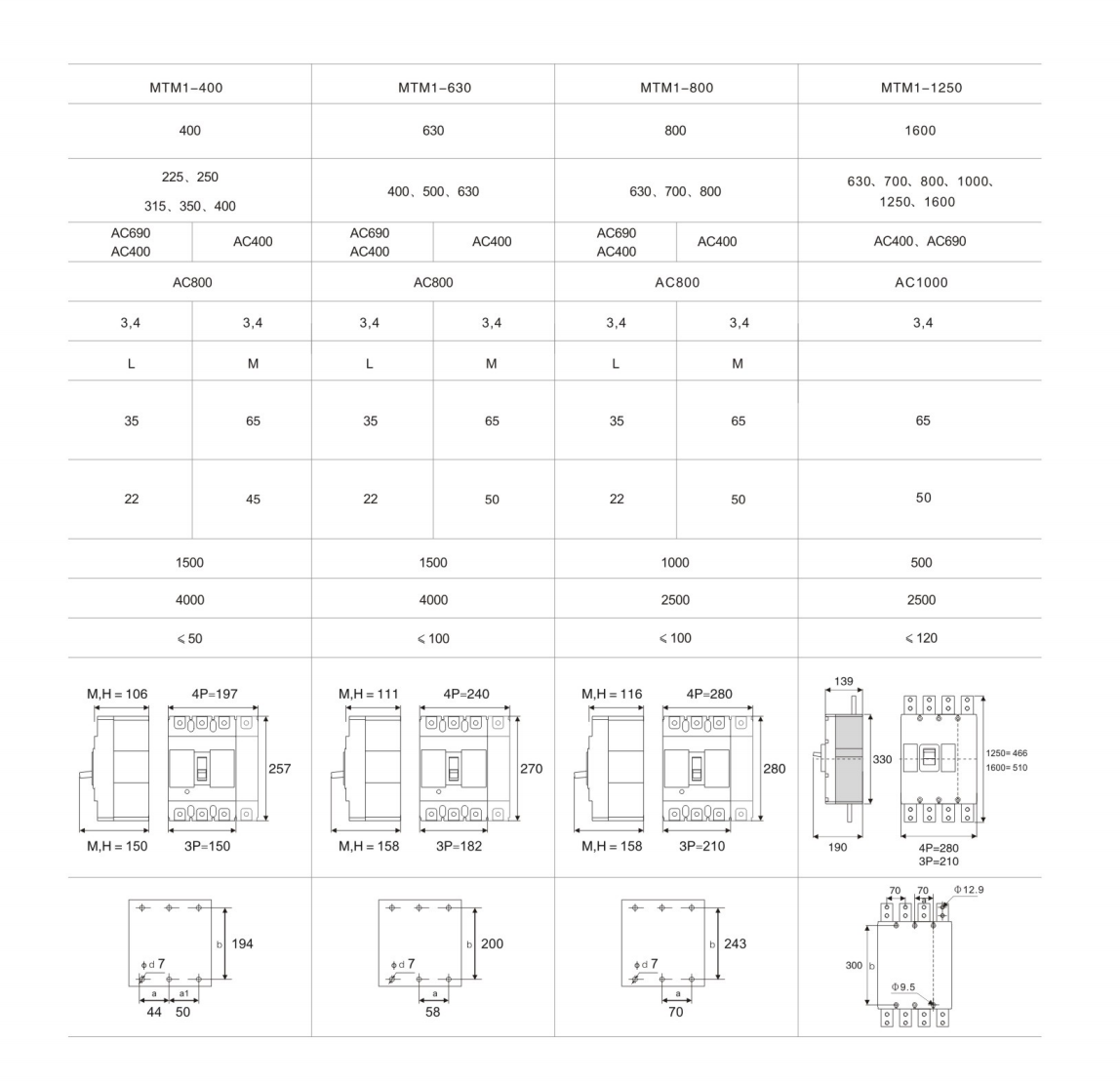

Technické specifikace (návod k obsluze a podrobné specifikace budou poskytnuty po nákupu).

Mezi klíčové aplikační scénáře patří:

- Hlavní rozvaděče, centrály řízení motorů a spouštěcí panely

- Ochranné systémy generátorů, napájecí zdroje průmyslových strojů

- Elektrické systémy komerčních budov, instalace obnovitelných zdrojů

Výrobní linka a balení

1.Oblast přípravy a kontroly dílů

Provádět předprodukční kontrolu, třídění a distribuci zakoupených nebo vlastní výroby dílů, jako jsou kontaktní systémy, ohnicí přístroje, plastové obaly, ovládací mechanismy, bimetalové plechy, cívky, šrouby atd.

2.Sestavovací linka pro dílčí součásti

• Sestavení kontaktního a obloukového systému: Přesná montáž a kontrola statických kontaktů, pohyblivých kontaktů, flexibilních spojů, obloukových výfukových mřížek atd. ručními nebo mechanickými prostředky.
• Sestavení ovládacího mechanismu: Sestavte desítky částí, jako je rukojeť, spojovací tyč, skoková spona, zámková spona atd., do modulů s vysokou přesností a provedete zkoušky pružnosti.
• Sestavení uvolňovacího zařízení: Kalibrace a balení tepelně magnetického uvolňovacího zařízení nebo elektronického uvolňovacího zařízení.

3.Hlavní montážní linka

Sestavte hlavní moduly, jako je plastová spodní krytina, modul mechanismu, systém pro hasení kontaktního oblouku, zařízení pro uvolňování a vnější krytina.

4.Online detekce a odstraňování chyb na pracovním místě

• Zkušební okamžitá charakteristika: Několikrát přivést jmenovitý proud a ověřit, zda se vypínání při zkratu spustí v předepsaném čase.
• Zkušební zpožděná charakteristika: Přivést přetěžovací proud a ověřit, zda je inverzní časová zpožděná charakteristika vypnutí v pořádku.

5. Laserové značení a balení

Kvalifikované výrobky označit laserem modelem, proudem, datem výroby atd., poté je zabalit spolu s příslušenstvím a návodem a nakonec umístit do krabic.

Otázka: Jaké je napěťové/proudové rozmezí tohoto výrobku? Jaká je jeho vypínací schopnost?

Odpověď: Podrobnosti si prosím ověřte u zákaznického servisu.

Otázka: Jaké je minimální množství objednávky? Přijímáte objednávky vzorků?

A: Minimální objednací množství je 1 sada, přijímáme i objednávky vzorků.

Q: Jaká je záruční doba? Jak si mohu záruku vyžádat?

A: Záruka na výrobek je 1 až 2 roky. Pro vyžádání záruky se prosím obrátíte přímo na zákaznický servis.

Q: Máte certifikáty CE, RoHS, UL nebo jiné? Můžete poskytnout certifikáty?

A: Máme certifikace CE a RoHS a můžeme poskytnout certifikáty.

Q: Zahrnuje cena daň/dopravu?

A: Cena nezahrnuje dopravu/daň.

Q: S jakými významnými klienty nebo příklady projektů jste spolupracovali?

A: Čínská státní elektrická síť, skupina Chint.
